[Unity]UGUI Particle Mask

UIParticleAdditiveClip.shader

0.00MB

UI에서 리스트뷰를 사용하고, 그 안에서 파티클을 올렸을때 마스킹이 안되는 현상이 있다. 이를 위해서는



1. 아래 스트립트를 원하는 이펙트오브젝트 최상위에 올려준다(particleMask.cs)  보통 여러개의 파티클이 모여있기 때문에, 각 파티클에 particleMask를 올리는게 아니라 최상위 하나에 올리는걸로 변경하였다.

2. 각 파티클 머티리얼의 셰이더는 위에 첨부 되어있는 UIParticleAdditiveClip.shader로 변경한다.

3. 나는 이펙트 오브젝트를 동적으로 생성하는 일이 많아서, ParticleMask.cs 에 있는 mask를 미리 세팅해줄수가없다. 따라서 동적으로 생성하고 난 뒤 SetMaskAndInit() 함수를 통해 Rectmask2D를 전달하고 초기화하게끔 했다.

4. RectMask2D 는 스크롤뷰 오브젝트에 붙어있어야한다. (ScrollRect 를 GetComponent 하기때문, 안그럼 에러남)



using System;
using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.UI;

public class ParticleMask : MonoBehaviour
{
    public RectMask2D mask;

    List<Material> materials = new List<Material>();
    [SerializeField] List<ParticleSystem> particles = null;
    private RectTransform rect = null;

    bool isInit = false;
    private void Awake()
    {
        Init();
    }
    public void SetMaskAndInit(RectMask2D mask)
    {
        if (this.mask == mask) return;
        this.mask = mask;
        Init();
    }

    public void Init()
    {
        if (mask == null) return;
        if (isInit) return;

        rect = mask.GetComponent<RectTransform>();
        int length = particles.Count;
        for (int i = 0; i < length; i++)
        {
            if (particles[i] != null) materials.Add(particles[i].GetComponent<Renderer>().material);
        }
        mask.GetComponent<ScrollRect>().onValueChanged.AddListener((e) => { setClip(); });

        isInit = true;
    }

    void setClip()
    {
        Vector3[] wc = new Vector3[4];
        rect.GetWorldCorners(wc); // Calculate the point coordinates in world space
        var clipRect = new Vector4(wc[0].x, wc[0].y, wc[2].x, wc[2].y);// Select the lower left and upper right corners

        int length = materials.Count;
        for (int i = 0; i < length; i++)
        {
            materials[i].SetVector("_ClipRect", clipRect);
            materials[i].SetFloat("_UseClipRect", 1.0f);
        }
    }

}

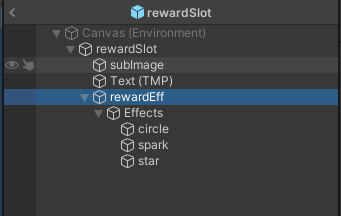

rewardEff 아래에 4개의 파티클로 이루어진 effect object.

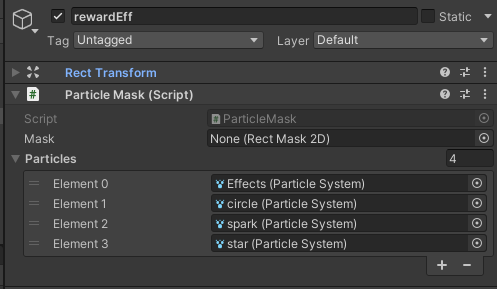

rewardEff 오브젝트엔 4개의 파티클을 미리 넣어놓고, mask는 비워놓는다. 나중에 동적생성한 뒤 세팅을 해주면된다 ( setMaskAndInit )



아래 사이트를 참고하여 내가 필요한 부분으로 변형하였다.

https://www.programmersought.com/article/7682124522/
